تبدیل اتوکد به اسکچاپ

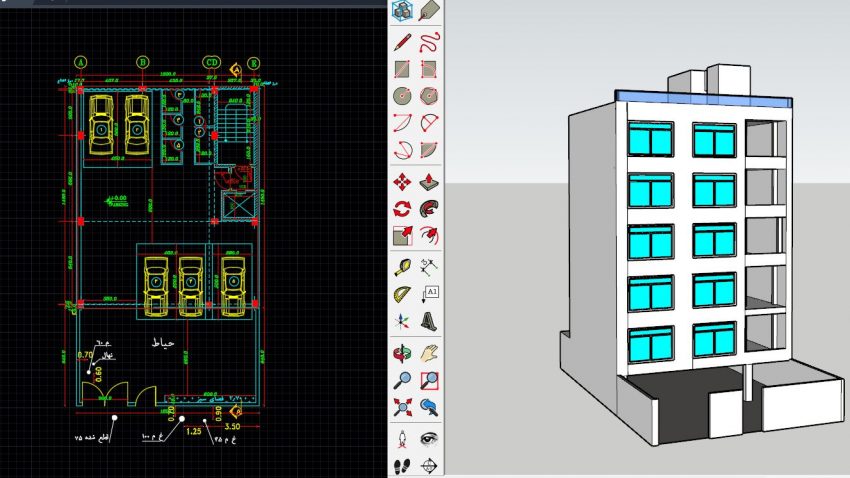

در این بخش از آموزش درباره تبدیل یک نقشه 2 بعدی Autocad به یک مدل 3 بعدی در SketchUP صحبت شده.
ابتدا باید فایل DWG را که نقشه در آن قرار دارد به در صفحه اسکچاپ درگ می کنیم سپس بخش (unit) را بر اساس واحد مدنظر قرار می دهیم انتخاب مکنیم هم اکنون پلان در اسکچاپ قرار گرفته در بخش های که دیوار هستند با line یا با زدن دکمه L تمام آن قسمت را در نقاط مقطع انجام می دهیم ، متوجه می شویم که بخشی که کار کردیم رنگش تغییر کرده است با زدن دکمه (push) و یا با زدن دکمه P و کلیک کردن بر محیط هنگامی موس خود را حرکت می دهید محیط دارای ارتفاع شده و به مدل سه بعدی تبدیل می شود می توان اندازه ارتفاع را با روش های متفاوت مشخص کرد :
1) با حرکت دادن موس
2) با وارد ارتفاع مد نظر
نکته: در بخش Distance ارتفاع محیط مشخص شده
3) اگر مدل با ارتفاع مشخص دارید با قرار دادن آیکن push بر روی آن می توان ارتفاع با اندازه آن وارد کرد
4)اگر از قبل با Push کار کرده باشید با استفاده با 2 بار کلیک بر روی آن محیط به دلیل ذخیره شدن ارتفاع مدل قبلی ارتفاع محیط جدید هم اندازه مدل سه بعدی قبلی خواهد بود
